제품 상세 정보:
결제 및 배송 조건:
|
| 머신 유형: | 냉간 압연 성형기 | 기능: | 21mm 및 41mm 스트럿 채널 생산용 |
|---|---|---|---|
| 제어 시스템: | 자동 PLC 제어 시스템 | 코일 재료: | HR CR 코일, 아연 도금 코일 |
| 재료 두께: | 1.5mm ~ 2.5mm | 드라이브 시스템: | 체인을 통한 전기 모터 구동 |
| 펀칭 및 절단: | 유압식 펀칭 및 절단 | 성형 속도: | 10-15m/분 |
41 * 21 / 41 * 41 / 41 * 61 / 41 * 81 기계를 형성하는 천공된 태양 스트럿 채널 목록
강철 C형 스트럿 채널은 태양광 패널의 지지 프레임으로 작동하는 냉간 압연 성형 섹션입니다.Believe Industry Company는 다양한 크기의 생산을 위한 솔라 스트럿 채널 성형 기계를 설계 및 제작합니다.41 * 21 & 41 * 41 & 41 * 61 & 41 * 81 또는 고객의 프로필 도면에 따라).
우리는 고객의 요구 사항에 따라 경제적인 기계 설계와 생산성이 높은 기계 설계를 보유하고 있습니다.비디오에서 볼 수 있는 태양열 스트럿 머신은 경제적인 디자인입니다.전체 라인 속도는 약입니다.펀칭 및 절단을 포함하여 3-5m/min.Believe Industry Company는 또한 전체 라인 속도가 최대 30-40m/min인 고속 기계를 제공합니다.
스트럿 채널 생산 라인의 주요 구성 요소
주요 기술적인 모수
| 아니. | 안건 | 명세서 |
| 1. | 스트럿 채널의 치수 | 41 * 21, 41 * 41, 41 * 61, 41 * 81 또는 필요에 따라 |
| 2. | 적용 가능한 재료 | 열간 압연 / 냉간 압연 강판 코일, 아연 도금 강판 코일, 1.5mm - 2.5mm 두께 |
| 삼. | 크기 조정 | 롤러 및 스페이서 수동 조정 |
| 4. | 디코일러 | 수동 유형 또는 전기 유형 또는 유압 유형은 고객의 요구 사항에 따라 다릅니다. |
| 5. | 기계 구조 | 고품질 H 빔 강철 용접 기계 기초, 강판 용접 지원 패널 |
| 6. | 롤러 스테이션 | 22개의 롤러 스테이션 / 성형 단계 |
| 7. | 주 전원 | 11kw |
| 8. | 성형 속도 | 12-15m/분 |
| 9. | 수력 | 7.5kw |
| 10. | 레벨링 롤러의 재질 | 40Cr, 중실축, 내경 90mm |
| 11. | 성형 롤러의 재료 | 열처리 및 강화 처리된 고품질 No.45 강철, 크롬 처리 |
| 12. | 펀칭 금형의 재료 | Cr12Mov, HRC58-62 |
| 13. | 절단 블레이드의 재질 | Cr12Mov, HRC58-62 |
| 14. | 절단 길이 공차 | ±2mm |
| 15. | 전기 제어 캐비닛 | Panasonic PLC, YASKAWA 주파수 변환기, Omron 인코더 또는 Siemens 등 |

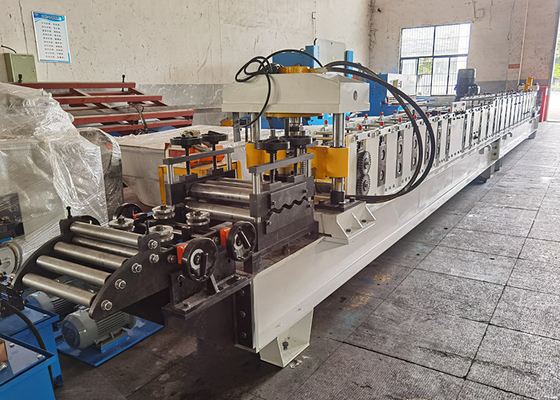

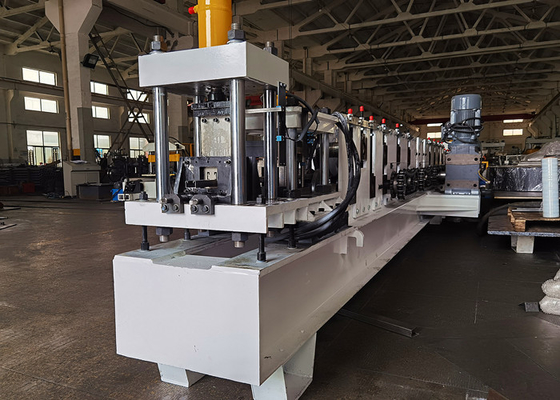

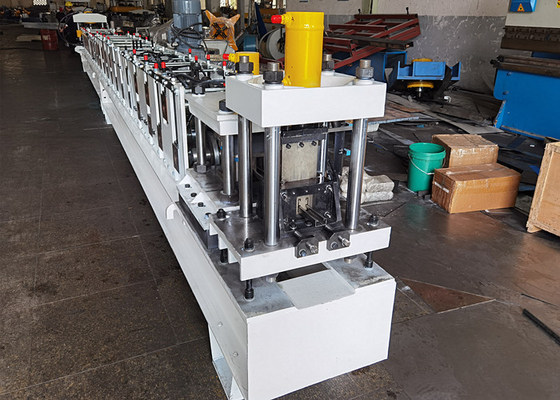

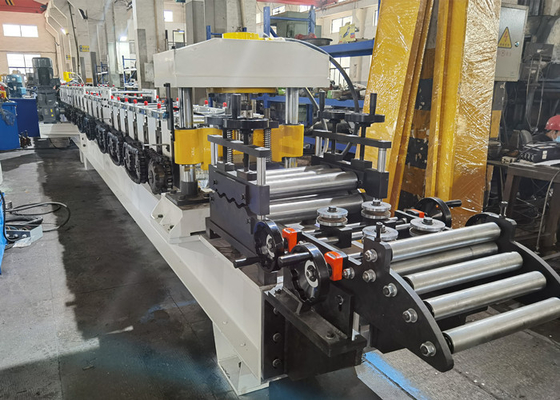

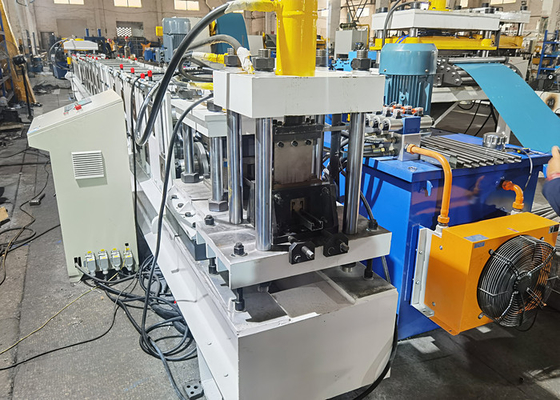

참고를 위한 더 많은 그림
자세한 기계 정보는 당사에 문의하십시오.
