원래 장소: | 중국 |
브랜드 이름: | BELIEVE INDUSTRY |
인증: | CE |
모델 번호: | BELI 시리즈 |
포장 세부 사항: | 플레스틱 필름으로 감싸이는 특정한 부속을 가진 발가벗은 패킹 |
---|---|
배달 시간: | 60 일 |
지불 조건: | 티 / T는, 패 / C 조 |
애플리케이션: | 건식 벽체 스터드 및 트랙 생산용 | 기계 속도: | 30-40m/min |
---|---|---|---|
성형 스탠드: | 10-14 스탠드 | 드라이브 모션: | 사슬 구동 |
제어 시스템: | PLC 통제 시스템 | 커팅형: | 서보 플라잉 커팅 |
하이 라이트: | 금속 장식 못과 기계를 형성하는 궤도 목록,기계를 만드는 장식 못 |
건식 벽체 스터드 및 트랙 롤 성형 기계
건식 벽체 스터드 및 트랙 기계는 내부 및 외부 벽의 경량 구조로 사용되는 강철 건식 벽체 스터드 및 트랙을 생산하도록 설계되었습니다.고객의 요구 사항에 따라 Believe Industry Company 제공
이 기계는 PLC 제어 시스템, 웜 및 기어 전송 시스템, 냉각 시스템, 플라이 커팅 장치를 사용합니다.전체 라인의 속도는 분당 최대 40미터에 달할 수 있습니다.
1. 2Ton 싱글 암 디코일러............................................................................ ...........................................1개
2. 먹이주기 가이드........................................................................... ...........................................................1개
3. 롤 성형 부품........................................................................... ...........................................................1개
4. 플라이 커팅 장치........................................................................... ............................................1 단위
5. 자동 스태커........................................................................... ...........................................................2대
6. PLC 제어 시스템........................................................................... .....................................................1대
7. 유압 스테이션............................................................................. ...................................................1대
8. 수냉식 시스템 ........................................................... ........................................... 1개

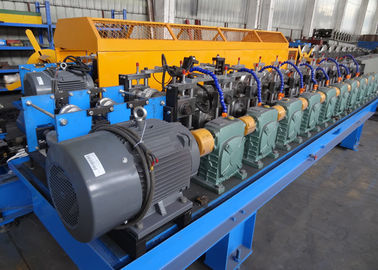

1. 이 건식 벽체 스터드 및 트랙 롤 성형 기계는 웜 및 기어 전달 시스템을 사용하여 기계가 고속에서 보다 안정적으로 작동하도록 합니다.
2. 이 기계는 전체 라인의 고속을 보장하는 논스톱 비행 절단 장치를 사용합니다.
3. 이 기계는 수냉식 시스템을 사용하여 재료 표면의 마모를 줄입니다.
4. 이 기계는 호주에 납품되며, 그 높은 품질은 고객으로부터 높은 평가를 받고 있습니다.
1. 적용 가능한 재료: 아연 도금 강판 코일
2. 재료 두께: 0.4-1.0mm
3. 롤 성형 스테이션: 10 스테이션
4. 롤 성형 속도: 30 ~ 40m/min
6. 샤프트 직경: 60mm
7. 롤러 재질: 열처리 및 크롬 도금 처리된 고급 45# 강철
8. 주 동력원: 11kw
9. 절단력: 4kw
10. 절단 블레이드의 재질: Cr12 금형강
빌리브 인더스트리 컴퍼니 강철 프로파일용 롤 성형 기계의 전체 범위 보유
질문이 있거나 더 자세한 정보가 필요하면 저희에게 연락하십시오.
설명
전체 라인 제어 PLC 제어 시스템은 고도의 자동화입니다.사용자는 수량 및 절단 길이와 같은 관련 생산 데이터를 입력하기만 하면 기계가 작동을 시작하고 완료되면 작동을 멈춥니다.
압연 성형 재료는 0.8mm ~ 1.5mm 두께의 아연 도금 강철 코일입니다.고출력 요구에 따라 이 포밍 라인에 자동 디코일러, 기어박스 구동 시스템, 서보 플라잉 컷오프를 장착했습니다.전체 기계 속도는 최대 30-40m/min에 도달할 수 있습니다.
기계 부품
1. | 3톤 유압 언코일러 | 1 세트 | |
2. |
롤 포밍 머신 |
먹이주기 안내 | 1 세트 |
롤 포밍 유닛 | 1 세트 | ||
기어박스 구동 시스템 | 1 세트 | ||
삼. | 서보 플라잉 커팅 장치 | 1 세트 | |
4. | 전기 제어 시스템 | 1 세트 | |
5. | 유압 시스템 | 1 세트 | |
6. | 수냉식 시스템 | 1 세트 | |
7. | 6m 자동 스태커 | 1 세트 |
최대 3000kg 강철 코일을 적재할 수 있습니다.유압 맨드릴 확장 및 전기 풀기.
H 빔 강철 용접 기계베이스는 CNC 갠트리 밀링 머신으로 처리되고 밀링 후 롤러 스탠드는 기계베이스에 나사로 고정됩니다.

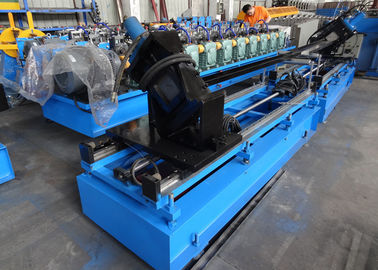

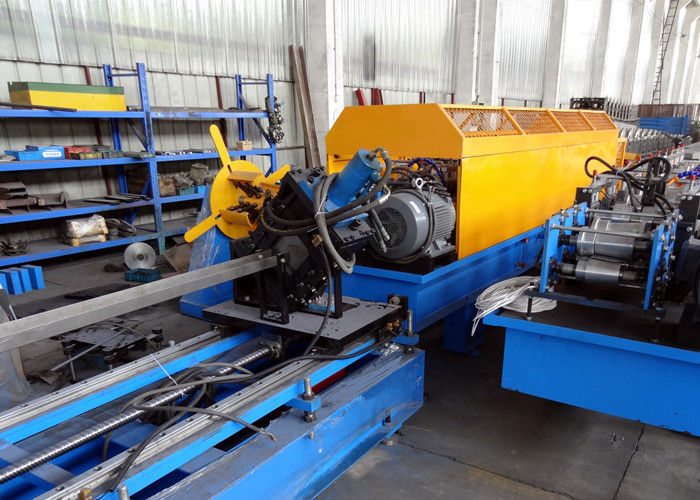

서보 플라잉 절단은 서보 모터 추적 및 유압 차단을 의미합니다.논스톱 컷오프는 높은 기계 속도를 보장합니다.
롤러 경로 체인 드라이브 스태커.떨어지지 않도록 최종 제품을 지원하십시오.
기계 기능
> 전체 롤 성형 기계의 고속
이 스터드 및 트랙 롤 성형 기계의 전체 라인 속도는 최대 30-40m/min에 도달할 수 있습니다.즉, 절단 길이가 각각 2000mm일 때 사용자는 15~20개의 스터드 또는 트랙을 가질 수 있습니다.
> 기계가 안정적으로 작동하고 수명이 깁니다.
우리는 안정성과 긴 수명을 위해 체인 구동보다 기어 박스를 구동으로 사용합니다.
> 적은 노동력으로 고도의 자동화
하나의 롤 성형 라인을 담당하는 데 1 또는 2 명의 작업자 만 필요합니다.
> 최종 제품의 완벽한 표면
높은 기계 속도에서 재료 표면이 마모되는 것을 방지하기 위해 수냉식 윤활 시스템이 장착되어 있습니다.
> 길이 정확도에 대한 정확한 절단
원하는 길이로 절단할 수 있습니다.절단 길이 허용 오차는 ±0.5mm/2m입니다.

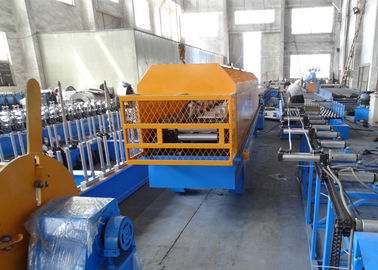

참조를 위한 더 많은 기계 사진
