다른 이름: | C 도리와 Z 도리를 위한 기계를 형성하는 금속 목록 | 기계 특징: | c를 생성할 수 있고 z 단면도는 곁에 롤러 방향을 조정합니다 |
---|---|---|---|
이점: | 각 차원을 위해 자동적으로 조정가능한 | 드라이브: | 사슬과 스프로킷에 의하여 |
전원 공급 장치: | 380V, 50Hz, 3Ph | 기계 보장: | 24 달은 착용 부속을 제외합니다 |
하이 라이트: | 기계를 형성하는 c&z 도리,기계를 만드는 도리 |
자동을 가진 Rollforming 선에 CZ100-300 CZ 도리 변화는 조정합니다
묘사
CZ 도리 제조 기계는 Cee 모양을 둘 다 일으킬 수 있고 Zed 모양 도리는 곁에 롤러의 방향을 조정합니다. 롤러 대의 양측은 C100, C150, C200, C250, C300, Z100, Z150, Z200, Z250 및 Z300의 변하기 쉬운 차원을 가진 도리를 형성하는 목록을 위해 선형 가이드를 통해서 자동적으로 안팎으로 움직일 수 있습니다.
작동 과정
데코 에일러에 올려주기하는 강철 코일--코일 풀기--물자에게 수평하게 하기--미리 입력시키는 구멍--전 절단 필수 길이로 물자--C 또는 Z 모양으로 형성을 구르십시오--완성품을 출력하십시오
특징을 기계로 가공하십시오
그림과 측정
모형 | A | B | C | L | T: 1.5mm | T: 3.0mm |
C100 | 100 | 50 | 20 | 40-220 | 228 | 222 |
C150 | 150 | 50 | 20 | 40-220 | 278 | 272 |
C200 | 200 | 85 | 20 | 98-220 | 398 | 392 |
C250 | 250 | 85 | 20 | 148-220 | 448 | 442 |
C300 | 300 | 85 | 20 | 198-220 | 498 | 492 |
Z100 | 100 | 54 | 20 | 40-220 | 240 | 236 |
Z150 | 150 | 54 | 20 | 40-220 | 290 | 286 |
Z200 | 200 | 74 | 20 | 80-220 | 380 | 376 |
Z250 | 250 | 74 | 20 | 130-220 | 430 | 426 |
Z300 | 300 | 74 | 20 | 180-220 | 480 | 476 |
주요 기술 명세
1. 물자는 형성된 목록 일 수 있습니다: 탄소 강철 코일, 직류 전기를 통한 강철 코일
2. 물자 간격: 1.5mm에서 3.0mm
3. 물자 힘: 235Mpa에 345Mpa
4. 통제 시스템: PLC 통제 시스템
5. 드라이브: 사슬과 스프로킷을 통해
6. 롤러 역: 특정한 단면도에 따라 20의 역
7. 힘 형성: 15kw
8. 속도 형성: 12-15m/min; 회선 속도 대강 6-8m/min입니다
9. 수력: 7.5kw
10. 크기는 힘을 조정합니다: 1.5kw * 2

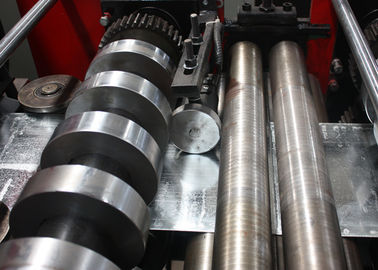

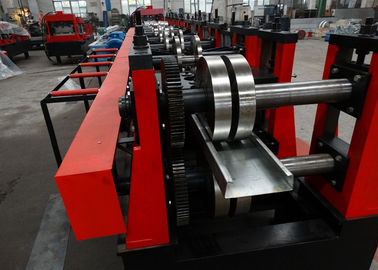

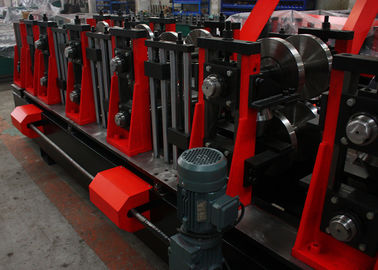

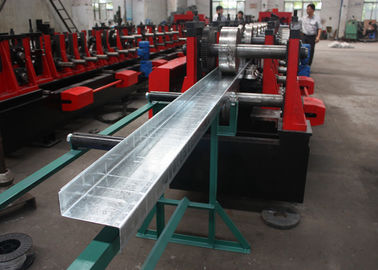

CZ 도리 Rollforming 선의 배치 그리고 상세한 그림
