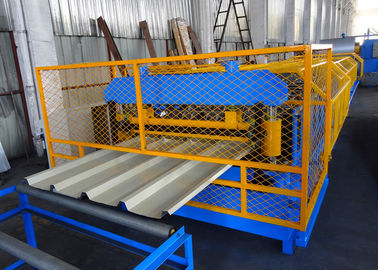

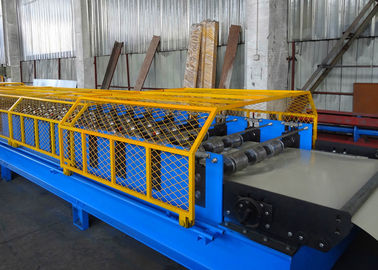

기계 15 - 20 M/Min 고속 유형을 형성하는 사다리꼴 단면도 금속 지붕 목록

Portuguesa에 기계를 형성하는 사다리꼴 단면도 금속 루핑 목록


  간단한 설명

금속 루핑을 필요에 따라, 일컬어 생성하기 위하여 사용하는 사다리꼴 단면도로 상자 단면도 rollformer를 시트를 깝니다. 물자는입니다 1040mm의 폭을 가진 0.3mm에서 0.7mm 두꺼운 직류 전기를 통한 강철 코일 형성된 목록일 수 있습니다.

기계 특징

• 기계 기초: H 광속 강철에 의하여 용접되는 기계 기초
• 롤러 대: 통합 기계 구조를 형성하기 위하여 기계 기초에 용접되는 고급 강철 플레이트
• 드라이브: 사슬 구동
• 방탄 덮개: 부분을 형성하고 부분을 삭감하는 주요 목록은 안전 방어적인 메시로 커버됩니다
• 터치스크린에 언어를 운영하십시오: 영어와 포르투갈어 필요에 따라

  사다리꼴 장 Rollforming 선의 성분 그리고 배치

워크 플로우: 푸는 코일-->material infeeding-->guiding-->roll 형성-->cutting-->end 제품

  기계 명세

1. 롤러 역: 21의 역

2. 힘 형성: 7.5kw

3. 속도 형성: 절단을 포함하여 아닙니다 15-20m/min

4. 수력: 4kw

5. 회전 전송: 전기 모는, 변환장치에 의하여 속도 제어

6. 자르기: 유압

7. 절단 길이 포용력: ±2mm/6m

8. 기계 무게: 8.0-10.0tons는 루핑 단면도에 달려 있습니다

9. 기계 차원: 10m * 2.0m * 1.5m (길이 * 폭 * 고도)

  사다리꼴 장의 단면도 그림
