원래 장소: | 중국 |
브랜드 이름: | Believe Industry Company |
인증: | CE |
모델 번호: | BELI 시리즈 |
포장 세부 사항: | 표준 항해에 적당한 패킹 |
---|---|
배달 시간: | 50-60 일 |
지불 조건: | 미리 30% TT, 선적의 앞에 70% TT |
다른 이름: | 수평한 물결 모양 벽 클래딩 패널 Rollforming 기계 | 원료: | G550 GI 코일 |
---|---|---|---|
제어 시스템: | 파나소닉 PLC 통제 시스템 | 절단 유형: | 유압 절단 + 수동 전 절단 |
주력: | 7.5KW | 동의를 모십시오: | 사슬 구동 |
하이 라이트: | 금속 지붕 롤 전,기계를 형성하는 단면도 목록 |
소형 G550에 의하여 직류 전기를 통하는 루핑을 위한 기계를 형성하는 천체에 의하여 주름을 잡는 장 목록
짧은 Descirption
이 기계는 8mm 파고와 40mm 피치 거리를 가진 소형 물결 모양 루핑 장을 생성하기 위하여 제작됩니다. 물자는 914mm, 1000mm 및 1250mm의 먹이는 폭을 가진 0.6mm 두꺼운 G550 직류 전기를 통한 강철 코일에입니다 0.4mm 형성된 목록일 수 있습니다.
워크 플로우: decoiling--->feeding--->guiding--->roll 형성--->cutting--->end 제품
기계 성분 & 배치
아니다. | 주요 부속 | 양 | |
1. | 5Ton 데코 에일러 (수동 데코 에일러/유압 데코 에일러) | 1개 단위 | |
2. | 선반을 형성하는 목록 | 먹이는 가이드 | 1개 단위 |
수동 전 절단 장치 | |||
롤러 역 | |||
사슬 구동 체계 | |||
유압 커트오프 (정지 절단 유형) | |||
3. | 완성품 지원 테이블 | 2개 조각 | |
4. | 전기 통제 내각 | 1개 단위 | |
5. | 유압 역 | 1개 단위 |
기술적인 모수
1. 원료: 직류 전기를 통한 강철판, G550Mpa
2. 물자 간격: 0.4-0.8mm
3. 물자 폭: 914mm, 1000mm, 1250mm
4. 갱구의 직경: 75mm
5. 갱구의 물자: 40Cr의 도금되는 단단한 크롬을 가진 표면
6. 롤러의 물자: 처리 HRC58~60를 냉각하고 0.05mm 간격의 크롬 도금을 하기를 가진 45# 강철
7. 주력: 7.5KW
8. 구동 장치형: 사슬과 스프로킷 몰기
9. 속도 형성: 10-15m/min
10. 역 형성: 20의 역
11. 유형 삭감: 유압 절단
12. 절단 잎의 물자: Cr12 운동, HRC58-62

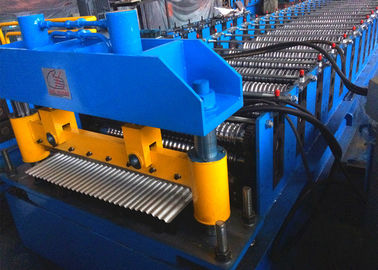

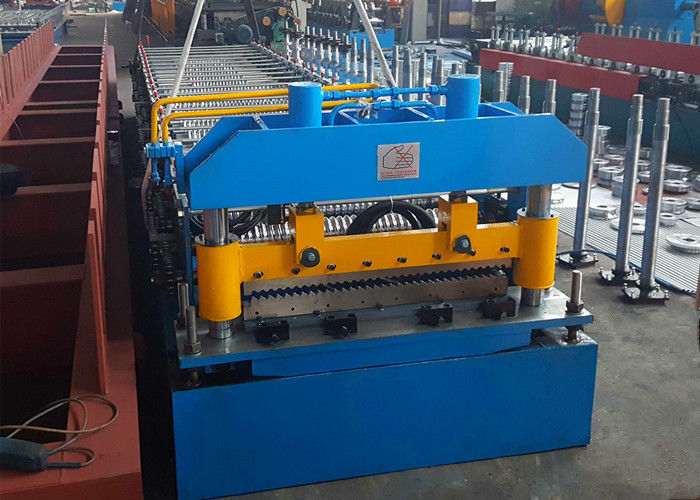

단면도 그림과 기계 그림
기계 세부사항 더를 위해 저희에게 연락하십시오!
