자동 기계, 문 패널을 형성하는 롤러 셔터 문 목록을 냉각 압연합니다 이전을 조정하십시오

자동 냉각 압연합니다 강철 문 패널을 위한 기계 형성 조정하십시오

묘사

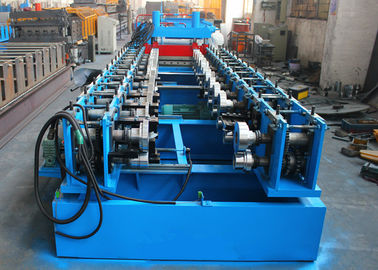

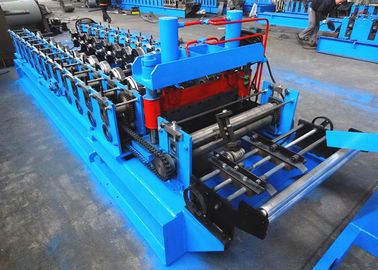

이 기계는 직류 전기를 통한 강철 코일을 가진 주문을 받아서 만들어진 단면도 문 패널을 생성하기 위하여 사용됩니다. 롤러 대의 1개의 측은 문 패널의 다른 크기를 조정하기 위하여 전체적으로 움직일 수 있습니다. 이 기계의 주요 과정은 유압 전 절단 먹이는, 형성하는 목록, 만기가 된 완제품, 꼬집음 목록 인도하는, decoiling입니다.

주요 콤포넌트:

a. 5Ton 수동 데코 에일러 .................................................................................. 1개 단위

b. 인도 장치 ............................................................................................ 1개 단위

c. 꼬집음 목록 먹이는 장치 .............................................................................. 1개 단위

d. 유압 절단 장치 .............................................................................. 1개 단위

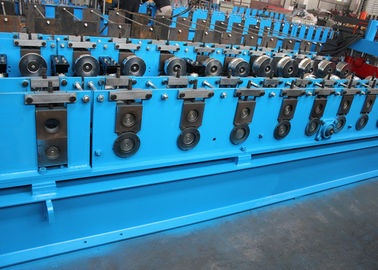

e. 기계를 형성하는 목록 ................................................................................... 1개 단위

f. 제품 지원 테이블 ................................................................................... 2개 단위

g. PLC 통제 시스템 ...................................................................................... 1개 단위

h. 유압 역 ........................................................................................... 1개 단위

주요 기술적인 모수:

1. 적용 가능한 물자: 직류 전기를 통한 강철 코일

2. 물자 간격: 1.0에서 1.2mm

3. 역 형성: 18의 역

4. 주발동기 힘: 목록 형성을 위한 7.5kw

5. 속도 형성: 10-20m/min

6. 갱구 직경: 65mm

7. 갱구 물자: 40Cr, HB220-260

8. 롤러 물자: 열처리와 크롬을 가진 45# 강철은 두꺼웠던 0.05mm 이상 도금했습니다

9. 수력: 자르기를 위한 5.5kw

10. 절단 포용력: ±1.5mm

11. 절단 유형: 유압 형 절단, 전 절단 (기계를 형성하는 목록의 앞에 절단)

12. 절단 잎 물자: Cr12Mov, HRC58-62

13. 전송: 1.2" (모는) 단 하나 사슬 전송

14. 측은 조정합니다: 자동, 롤러 대의 1개의 측 전체적으로 움직입니다 선형 가이드를 통해서 조정하십시오

15. 힘을 조정하십시오: 크기 조정을 위한 1.5kw
