원래 장소: | 중국 |
브랜드 이름: | BELIEVE INDUSTRY COMPANY |
인증: | CE |
모델 번호: | BELI Multibeam |
포장 세부 사항: | 주요 기계 부속은 발가벗은 패킹, 유압이고 전기 부속은 플레스틱 필름으로 커버됩니다. |
---|---|
배달 시간: | 60 75 일 |
지불 조건: | 미리 30% TT, 납품의 앞에 70% TT |
공급 능력: | 내무반 당 45 세트 |
기계: | 다기능 도리를 위한 기계를 형성하는 목록 | 유형: | 폭은 자동적 조정합니다입니다 |
---|---|---|---|
도리 웹 폭: | 140mm에서 350mm | 도리 플랜지 고도: | 40mm에서 80mm |
드라이브 시스템: | 사슬과 스프로킷을 통해 전기로 몰아 | 커팅 시스템: | 전 절단 체계, 목록 형성 전에 절단 |

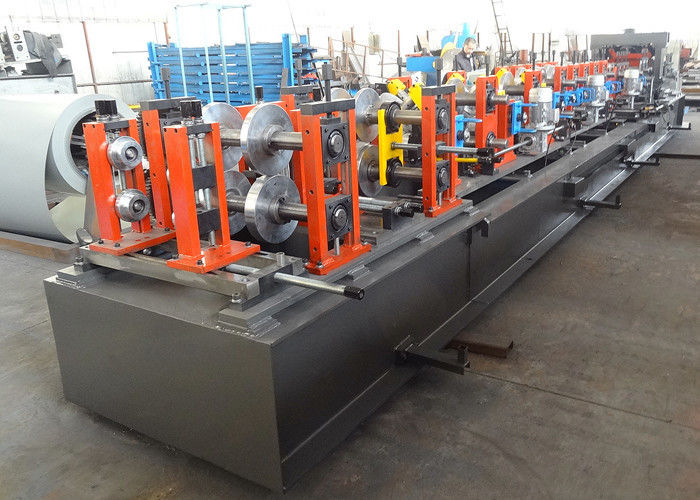

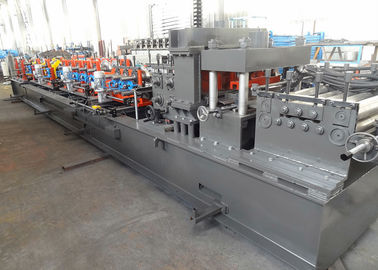

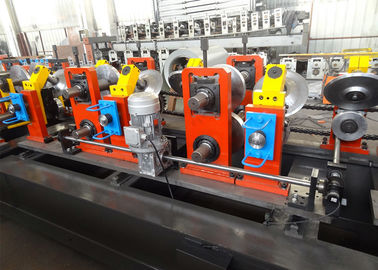

자동 C Z 시그마 단면도 에따라 Multibeam 도리 Rollforming 기계를 조정하십시오
묘사
이 multibeam 도리 rollforming 기계는 할 수 있어 동일에 있는 C 모양 도리, U 모양 도리, Z 모양 도리 및 시그마 모양 도리를 단위를 형성하는 목록 윤곽을 그리. 도리의 다양한 폭은 터치스크린을 통해서 자동적으로 조정합니다 일 수 있습니다. 도리의 웹 폭은 100mm에서 400mm까지 배열하고 플랜지 깊이는 40mm에서 100mm까지 배열합니다.
단면도는 넘어서 변화합니다
C 도리, U 도리, Z 도리 및 시그마 도리를 포함하여 모든 도리는 형성 롤러의 1 세트에 의해 형성된 목록일 수 있습니다. 조금 조정을 하는 것은 C에서 Z 또는 시그마 모양에서만 변화할 수 있습니다. 자동적으로 도리 단면도의 넘어서 변화는 생산 효율성을 증가하기 위하여 많은 시간 저장할 수 있습니다.

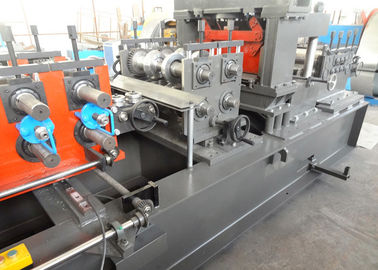

웹 폭은 조정합니다
다양한 차원을 가진 C 도리, U 도리, Z 도리 및 시그마 도리는 강철 건축을 위한 아주 중요한 물자입니다. 도리의 모든 차원은 롤러 사이 거리를 조정해서 일어날 수 있습니다. 롤러의 각 측은 선형 가이드를 통해서 자동적으로 안팎으로 움직일 수 있는 일반적인 판에 설치됩니다. 터치스크린에서만 필수 자료를 입력하기 위하여, 롤러는 그러므로 조정할 것입니다.
단면도 그림과 차원
차원 | C 모양 도리 | U 모양 도리 | Z 모양 도리 | 시그마 모양 도리 |
웹 폭 | 100-400mm | 100-400mm | 100-400mm | 140-420mm |
플랜지 깊이 | 40-100mm | 40-100mm | 40-100mm | 60-100mm |
입술 크기 | / | 15-25mm | 15-25mm | 15-20mm |
전체적인 생산 라인의 주요 콤포넌트
작동 과정
코일 적재 -- 코일 풀기 -- 먹이기 -- 수평하게 하기 -- 펀치 구멍 -- 필수 길이에 자르기 -- 목록 형성 -- 완성품 산출
