2 파도와 3 파도 고속도로 보조 레일 위원회는 롤 성형기를 바꿉니다

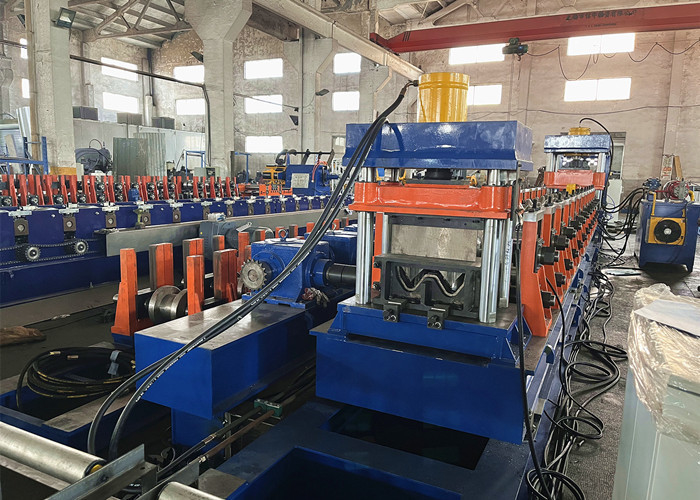

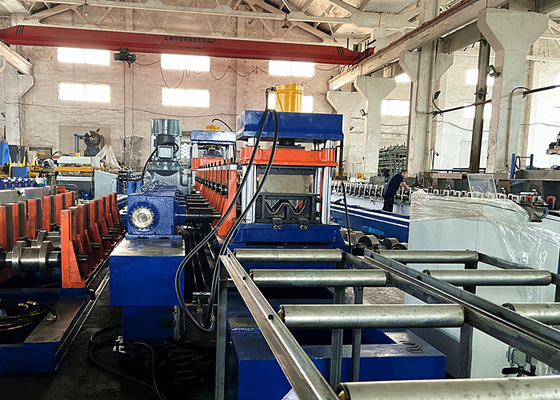

Ｗ 프로필 & 트리 빔 고속도로 보조 레일 전환 롤 성형기

고속도로 보조 레일은 형성된 강철 제품이 양쪽 도로와 고속도로를 위한 방호벽으로 이용한 냉롤입니다. 2개 종류의 보조 레일이 주로 있습니다 : Ｗ profile/2 물결 보조 레일과 thrie-beam/3 물결 보조 레일. 각각 나라의 다른 기준 때문에. 보조 레일 디자인 사이의 약간의 차이점이 있습니다. 업계 회사가 사용자들의 세부 요건을 기반으로 커스텀-테일오레드 기계를 제공한다고 믿으세요.

이 Ｗ 프로필 & 트리 빔 하이그웨이 보조 레일 기계는 2개 종류의 고속도로 보조 레일 패널을 단일 기계에서 생성시킬 수 있습니다. 그리고 그것은 신속하게 또 다른 것에게 가공처리하는 한 프로필을 바꿉니다. 주요 소재는 회전시킬 수 있고 1.5-3.0mm 두께로 열간 압연강 코일과 활성화한 강철 코일입니다.

2 물결과 3명의 물결 고속 도로 보조 레일 패널 (단지 참조를 위한 프로필)

고속도로 보조 레일 패널 기계의 주성분

기계 작업 흐름 : Ｃ 오일 언와인딩 --> 공급 & 안내 --> 레벨링 --> 펀칭 홀 --> 롤 포밍 --길이에 대한 > 절단 --수집되는 > 최종 생산품

메인 머신 기술적인 매개 변수

디코일링 유닛

1. 디코일러 타입 : 멕에니컬 디코일러 (설명서 디코일러) ; 수력 디코일러

2. 부하 용량 : 5T, 6T, 8T

3. 맥스 코일폭 : 600 밀리미터

4. 코일 내경 : 450-530mm

5. 코일 외경 : 1200 밀리미터를 최대한으로 쓰세요

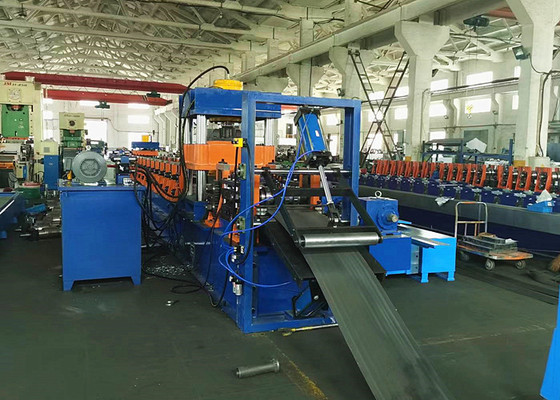

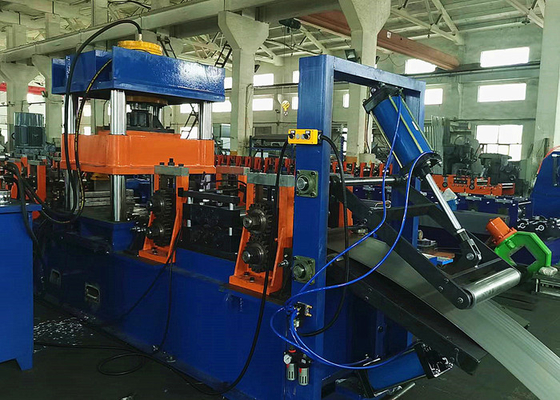

레벨링 유닛 & 천공 장치

이 고속도로 보조 레일 생산 라인은 레벨링 대와 천공 장치의 집적 설계를 채택합니다. 레벨링 유닛은 펀칭과 롤 포밍 전에 시트의 좋은 평탄성을 보증합니다. 프로필 그림을 기반으로 하는 천공 장치 펀치 구멍. 이런 종류의 디자인은 경제적 것입니다, 우리가 또한 고속도와 높은 생산성 디자인을 가지고 있습니다.

1. 레벨링 롤러 : 레이어 4 롤러 하에, 윗계층 3 롤러

2. 레벨링 롤러의 재료 : 40Cr, HRC 48-52', 지름에서 80 밀리미터

3. 레벨링 전원 : 5.5 kw

4. 펀칭 타입 : 수력 펀칭 ; 전펀칭

5. 유압력 : 22 kw

6. 펀칭 몰드 : Cr12Mov, HRC58-62'

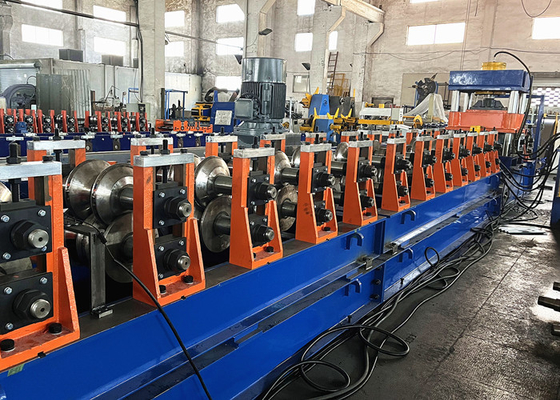

메인 롤 형성 단위 :

2개 물결 보조 레일과 3개 물결 보조 레일을 둘다 처리하기 위한 롤 포밍 장치의 2개 세트가 있습니다. 롤러 스탠드는 강철판에 탈퇴당하며, 그것이 쉽게 바꾸기 위한 전체로서 높일 수 있습니다.

1. 회전한 단계 : 17 단계 (17개의 롤러 스탠드)

2. 샤프트 재료 : 지름에서 80 밀리미터 ; 40Cr HB220-260

3. 롤러재 : GCr15, HRC58-62'

4. 롤 포밍을 위한 전원 : 22 kw

5. 드라이브와 전송 : 전기적으로 모터 드라이브 ; 기어 박스 전송

6. 롤 포밍 속도 : 0-15m/min

수압 커팅 유닛

1. 커팅형 : 수압 커팅 ; 롤 포밍을 급히 쫓기

2. 유압력 : 22 kw

3. 블레이드를 줄이는 재료 : Cr12Mov, HRC58-62'

4. 길이 허용 오차를 줄이는 것 : ±1.5mm

업계 회사가 고속도로 보조 레일 일련을 위한 롤 성형기 솔루션을 제공한다고 믿으세요 :

1. 2대 물결 / Ｗ 프로필 보조 레일 기계

2. 3대 물결 / 트리 빔 보조 레일 기계

3. 2 파도와 3대 파도 보조 레일 전환 기계

4. 고속도로 보조 레일 포스트 롤 성형기

5. 고속도로 보조 레일 엔드 패널 스탬핑 머신

더 고속도로 보조 레일 기계 세부 사항을 위해 우리에 연락하세요!
