원래 장소: | 중국 |
브랜드 이름: | BELIEVE INDUSTRY |
인증: | CE |
모델 번호: | BELI 저장 시리즈 |
최소 주문 수량: | 1개 세트 |
---|---|
가격: | USD 40,000-50,000 PER SET |
포장 세부 사항: | 강선과 용기의 벌거벗은 패킹 내부는 닫혔습니다 |
배달 시간: | 90 일로 일합니다 |
지불 조건: | 전신환, L/C (신용장) |
공급 능력: | 분기 당 45개 세트 |
머신명: | 철강 C 섹션 타입 상자형 보 생산 라인 | 애플리케이션: | 생산하는 철골 C자 모양 보와 상자형 보 안으로 터지는 것을 위해 |
---|---|---|---|
제어 시스템: | PLC 제어 시스템 | 구동 시스템: | 전기적으로 체인 구동계 |
기계 보증: | 일반적 사용을 위한 24개월 | 에프터 서비스: | 우리는 기계가 도달한 후에 고객의 공장에 기술자들을 배열할 것입니다 |

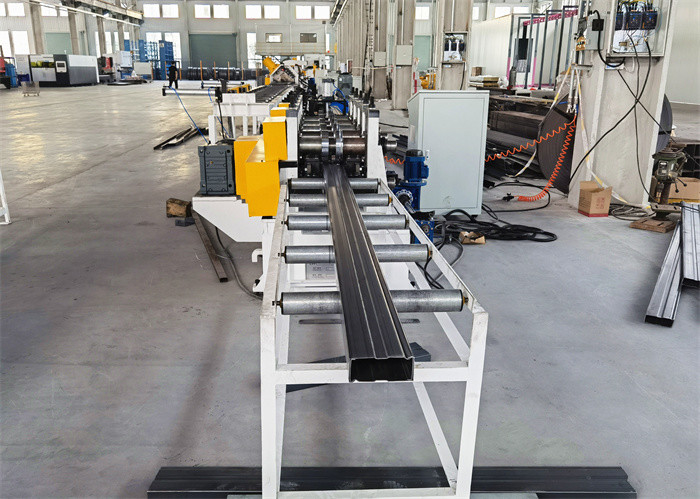

제왕절개 수술 유형 저장소 상자형 보 롤 성형기와 시밍기
이 박스 이음새 생산 라인은 주로 두 파트를 결론짓습니다, 제왕절개 수술이 롤 성형기와 상자형 보 시밍기를 발합니다. 제왕절개 수술 빔 롤 성형기는 고객의 프로필 그림과 측정을 기반으로 생산하는 C 단면에 익숙해져 있습니다. 그리고 시밍기는 2개의 분리된 C 단면을 상자형 보로 만드는데 사용됩니다.
코일에서부터 상자형 보까지, 잘리고 터지면서, 그것은 피딩되고, 평평해지, 롤 포밍을 안내하면서, 코일 감기지 않은 (decoiling/uncoiling)를 통과합니다. 그리고 이 비디오는 분명히 제왕절개 수술 빔 형성과 상자형 보 시밍부의 전체 과정을 보여줄 것입니다.
이 제왕절개 수술 유형 상자형 보는 넓게 창고 열 래킹 시스템에서 사용됩니다. 우리는 본인 접합 (자기 고정) 타입 상자형 보를 생산하기 위한 또 다른 박스 빔 기계를 가지고 있습니다. 구해진 원료와 좋은 능력도 낮은 비용을 의미하는 높은 생산성의 장점과 함께, 셀프 접합 형태 상자형 보 롤 성형기는 또한 많은 고객들을 관계시킵니다.
제왕절개 수술 타이프 박스 빔 프로파일 그림
재료 두께 : 1.0 밀리미터 -2.0mm
상자형 보 높이 : 40 밀리미터 ; 50 밀리미터
상자형 보 폭 : 80 밀리미터 ; 90 밀리미터 ; 100 밀리미터 ; 110 밀리미터 ; 120 밀리미터 ; 130 밀리미터 ; 140 밀리미터 ; 150 밀리미터 ; 160 밀리미터 또는 필요에 따라
기계 성분과 상자형 보 생산 라인의 상술
기계 성분 | 세부 내역 | ||
디코일러 |
디코일러 타입
|
* 전기 디코일러 * 전기 디코일링 * 설명서 맨드릴 감소와 텐션닝 |
* 전기 디코일링과 수력 감소 & 텐션닝과 수력 디코일러 (선택적) |
부하 용량 | * 5000kgs | ||
수준 측량기 | 디자인 |
기계 위의 * 9 명부 평등주의자 * 4개 명부와 아래 5 명부 위로 |
* 고속도와 생산성을 위한 서보 모터 공급과 독립적 디자인 (선택적) |
명부의 재료 | * 40Cr | ||
명부의 지름 | * 55 밀리미터 | ||
프리-컷팅 장치 | 기능 |
* 쉽게 변화가 감길 때 시트를 줄였습니다 * 재료를 구하기 위해 지난 시트의 길이를 측정하기 위해 위치된 부호기가 또한 있습니다 |
|
커팅형 | * 수압 커팅 | ||
롤 성형기 | 기계 구조 |
* 고급 품질 H 빔 또는 기계 베이스로서의 U 보 용접 구조체 ; * 무쇠 타입 롤 스탠드 * 기계 베이스에 용접된 롤러 스탠드에서 일 측 * 나선결합된 롤러 스탠드에서 일 측 |
|
드라이브와 전송 | * 전기적으로 모터 드라이브와 사슬 전동 | ||
형성 스텝 | * 18 단계 | ||
형성 속도 | * 0-15m/min | ||
롤러재 | * GCr15, HRC58-62 | ||
샤프트 재료 | * 40Cr ; 지름에서 80 밀리미터 | ||
주요 권력 | * 15KW | ||
사이즈 조정 힘 | * 1.5KW | ||
플라잉 커팅 장치 |
* 서보 모터 추적 수압 커팅 타입 |
||
컨베이어 표 & 전복 장치 | 디자인과 기능 |
* 스틸 튜브와 앵글 스틸은 운반하기 위한 명부와 골조를 용접했습니다 * 공기 실린더는 전환 테이블에 C -세티온 빔을 추진하기 위해 컨베이어 트블에 설비됩니다 * 통합된 상자형 보를 만들기 위한 또 다른 것을 커버하기 위해 한개 제왕절개 수술 빔으로 방향을 바꾸기 위해 위치되는 것으로 전환 테이블 위의 공기 실린더는 45' 입니다 |
|
시밍기 |
기계 구조 |
* 합병된 상자형 보는 시밍기에 들어갑니다, 두 파트가 큰 강도로 팽팽하게 코조인트. | |
형성 스텝 | * 5 단계 | ||
힘 | * 11KW |
참조를 위한 최종 생성물
업계 회사가 창고 저장 일련을 위한 기계의 전체 범위를 가진다고 믿으세요 :
* 저장 업라이트 랙 / 칼럼 롤 포멀
* 수평식 상자형 보 롤 포멀
* 단계 빔 롤 포멀
* C 버팀지지 바 롤 포멀
* 슈퍼마켓 선반 패널 롤 포멀
* 뒷면 지지 패널 롤 포멀
* 빔과 클립 용접기
* 점 용접기
* 레이저 연속용접 기계
