제품 상세 정보:
결제 및 배송 조건:
|
| 응용 프로그램: | 100-300mm 넓은 케이블 쟁반 생성을 위해 | 폭은 조정합니다: | 자동 조정하십시오 |
|---|---|---|---|
| 제어 시스템: | PLC 제어 시스템 | 드라이브 시스템: | 사슬을 통해 전기로 몰아 |
| 커팅 시스템: | 유압으로 강화하는 체계 삭감 | 전원 공급 장치: | 380V, 50Hz, 3Ph |
100-300mm 케이블 쟁반 Rollforming 기계, 관통되는 케이블 쟁반 생산 라인
묘사

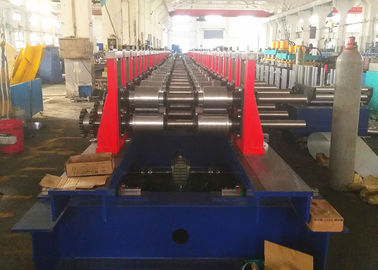

이 케이블 쟁반 rollforming 선은 100mm에서 300mm 넓은 케이블 쟁반 생성을 위해 디자인되고 제조됩니다. 주요 물자는입니다 1.0-2.5mm의 간격을 가진 뜨거운 복각 galvanizsed 강철 코일, 전 직류 전기를 통한 강철 코일 및 스테인리스 코일 형성된 목록일 수 있습니다. 롤러 대의 각 측은 선형 가이드를 통해서 자동적으로 안팎으로 움직일 수 있는 공통의 기본적인에 설치됩니다, 따라서 사용자가 차원 여러가지 케이블 쟁반 생성 에따라 롤러 사이 거리를 조정하는 것은 쉽습니다.
표준 생김새
작동 과정
푸는 강철 코일--->material 수평하게 하기--->punching 구멍 및 본---원한 단면도에 >rollformed--->cutting--->final 제품
전체적인 선의 주요 콤포넌트
1. 5Ton Decoiler -- 수동 decoiler 또는 유압 decoiler는 클라이언트의 필요조건에 달려 있습니다 입니다
2. 단위를 수평하게 하기 -- 물자 간격이 1.5mm 이상 일 때, 우리는 물자 표면의 좋은 편평함을 위한 수평하게 하는 단위를 갖춥니다
3. 유압 구멍을 뚫는 단위 -- 구멍을 뚫는 형은 구멍, 구멍에 달려 있고 본 클라이언트는 요구합니다

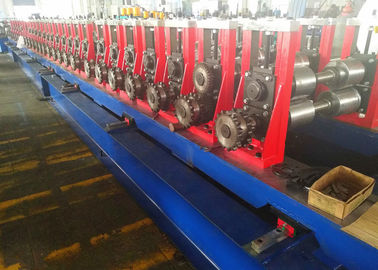

4. Rollforming 단위 -- 롤러 사이 거리는 조정합니다, 사슬 diven 쉽게 일 수 있습니다

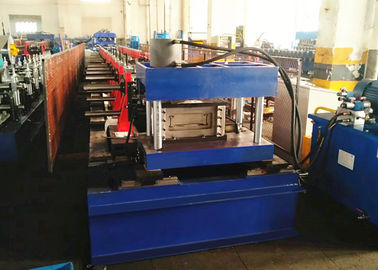

5. 유압 절단 단위 -- 형성하는 목록 후에 자르기, 정지에 커트 유형
6. 테이블을 받는 Runout -- 필수 길이에 자르기 후에 rollformed 케이블 쟁반을 받기
7. 전기 통제 내각 -- 가동을 위한 단추 유형과 함께 터치스크린
8. 유압 Staion -- 구멍을 뚫고 자르기를 위한 제안 힘
상세 사양
| 품목 | 명세 | |||
| A | 물자 정보 | 1. | 원료 | 뜨거운 복각 직류 전기를 통한 강철, 전 직류 전기를 통한 강철, 스테인리스 |
| 2. | 물자 간격 | 1.0-2.5mm | ||
| 3. | 물자 힘 | 235-345Mpa | ||
| B | 기계 명세 | 1. | 기계 길이 | 대강 15m |
| 2. | 기계 폭 | 대강 1.5m | ||
| 3. | 기계 고도 | 대강 1.2m | ||
| C | 기술 명세 | 1. | 롤러 역 | 26의 역 |
| 2. | 주력 | 15kw * 목록 형성을 위해 2 | ||

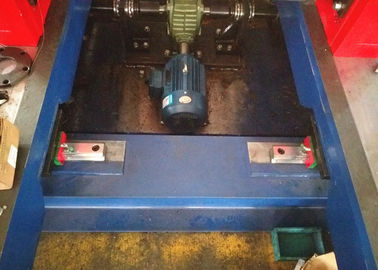

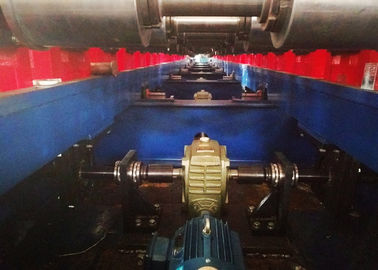

| 3. | 폭은 힘을 조정합니다 | 1.5kw * 2 | ||
| 4. | 수력 | 구멍을 뚫고 자르기를 위한 7.5kw | ||
| 5. | 갱구 물자 | 직경, 도금되는 크롬을 가진 표면에서 110mm를 가진 40Cr | ||
| 6. | 롤러 물자 | 진공 열처리, 크롬 도금을 하는을 가진 표면을 가진 GCr15 도금하는 | ||
기계 정보 더를 위해, 저희에게 연락하십시오.
