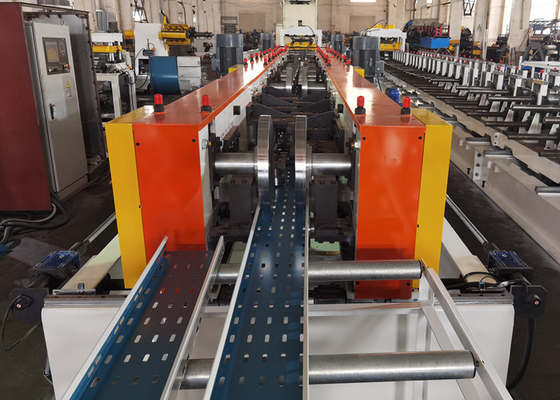

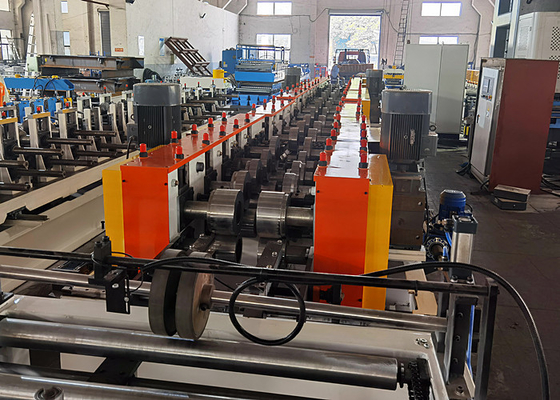

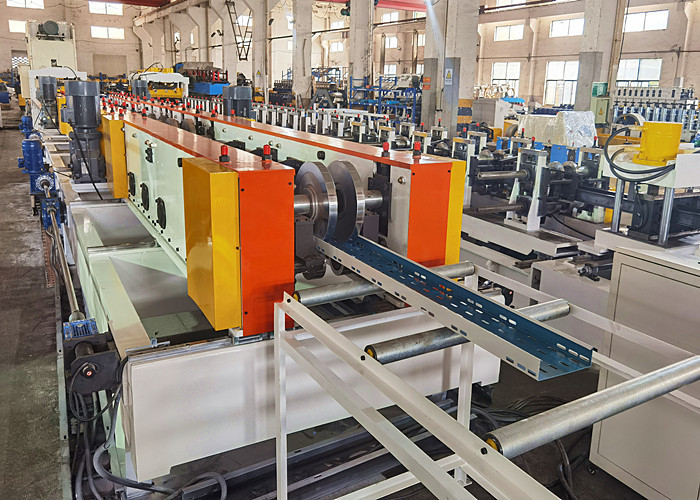

직류 전기를 통한 강철/스테인리스/전 그려진 강철은 생산 라인을 형성하는 케이블 쟁반 목록을 꿰뚫었습니다

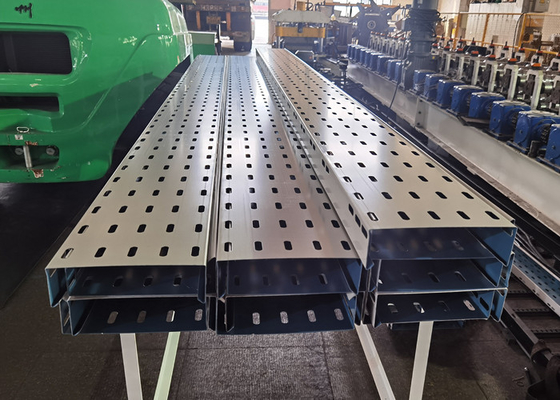

Believe Industry Company는 고객의 요구 사항에 따라 케이블 트레이 롤 성형 라인을 설계 및 제조합니다.우리 기계는 1.0mm - 4.0mm 두께 및 40mm ~ 1500mm 너비의 채널 케이블 트레이, 사다리 케이블 트레이 및 천공 케이블 트레이 등을 생산할 수 있습니다.적용 가능한 재료는 아연 도금 강철 코일, 사전 도장된 코일, 스테인리스 스틸 코일 등입니다.

주요 기계 기능

* 필요한 크기, 재료 두께, 펀칭 구멍 패턴 및 프로파일에 따라 설계된 맞춤형 기계.

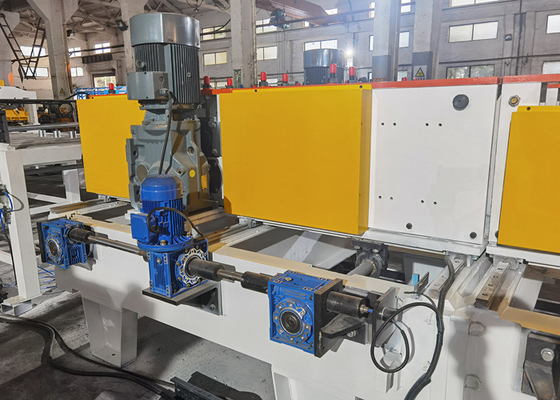

* 자동 크기 조정, 쉬운 조작 및 시간 절약.

* Pre-cutting 방식으로 트레이 사이즈별로 절단날을 교체할 필요가 없습니다.

* 롤러는 진공 열처리를 거쳐 경도가 높습니다.

* 고속 및 고정밀 펀칭 프레스

전체 라인 구성 요소 및 레이아웃

전체

전체 라인 작업 프로세스: 디코일링 - 레벨링 - 펀칭 - 프리커팅 - 롤포밍 - 최종제품

주요 기술적인 모수

1. 원자재 정보

1.1 재료를 사용할 수 있습니다: 아연 도금 강철 코일, 미리 칠한 강철 코일, 스테인리스 스틸 코일

1.2 재료 두께: 1.0-4.0mm

1.3 재료 강도: 195-235Mpa

2. 기계 기술 파라미터

2.1 Decoiler 및 레벨링 장치 유형: 통합형 Decoiler 및 레벨러

2.2 Decoiler 최대.적재 능력: 5000kgs

2.3 수평 조절 장치: 9개 롤러 디자인, 상단 4개 롤러, 하단 5개 롤러로 펀칭 전 평탄도 조절

2.4 레벨링 롤러의 재질: 직경 70mm의 40Cr 솔리드 ​​샤프트

2.5 롤 성형 단계: 20-28 단계

2.6 주전원: 11kw * 롤 포밍용 전동기 2개

2.7 샤프트 재질: 80mm 직경의 40Cr 솔리드 ​​샤프트

2.8 롤러 재질: GCr15, HRC58-62

2.9 롤 성형 속도: 펀칭 및 절단을 포함하지 않는 8-15m/min

2.10 제어 시스템: 자동 PLC 제어 시스템

2.11 구동 시스템: 체인을 통한 전기 모터 구동

2.12 펀칭 유형: 고속 및 고정밀 펀칭 프레스

2.13 펀칭 금형의 재질: Cr12Mov, HRC58-62

2.14 절단 시스템: 유압 절단 유형, 롤 성형 전에 사전 절단

2.15 절단 전력: 7.5kw

2.16 절단 날의 재질: Cr12Mov, HRC58-62

2.17 절단 길이 허용 오차: +/- 1.5mm

더 많은 기계 세부 정보가 필요한 경우 당사에 직접 문의하십시오.
