100 - 300mm 폭 단면도를 위한 기계를 형성하는 자동차 조정가능한 케이블 쟁반 목록

자동 기계를 형성하는 100-300mm 폭 에따라 케이블 쟁반 목록을 조정하십시오



  묘사

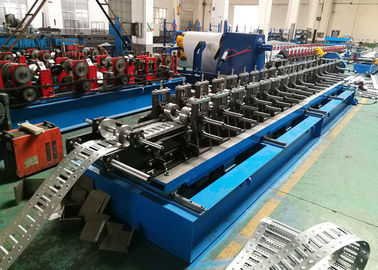

이 케이블 쟁반 생산 라인은 0.6-1.2mm 직류 전기를 통한 강철 코일을 가진 단단한 밑바닥 케이블 쟁반, 관통되는 케이블 쟁반 및 사다리 cabble 쟁반을 생성할 수 있습니다.


강철 코일은 코일 선적, 인도하는 풀고, 먹이고는, 형성하는 목록 출력합니다, 입장을 통해서 가고 그 후에 원한 제품을 자르. 생산 라인은의 1개의 선으로 길이에 줄이는 목록 형성 구멍을 뚫기 빗질해서 완전히 자동적입니다.



형성한 케이블 쟁반 폭은 100mm에서 300mm까지 배열하고 고도는 요청대로 30mm에서 100mm까지 배열합니다. 자동적인 폭은 사용자가 단지 설명서가 조정하고 사용자를 위해 많은 시간 저장할 수 있다 더 편리한 터치스크린에 원한 폭의 자료를 입력할 필요가 있다는 것을 의미합니다 조정합니다.





  케이블 쟁반 생산 라인의 주요 콤포넌트

• 3Ton 데코 에일러

유압 확장 및 전기에게 풀기를 가진 단 하나 굴대 유형; 강철 코일의 붙들고 풀기 최대 3000kg 무게



• 자동 귀환 제어 장치 지류 + 80Ton 힘 압박

힘 압박의 수용량은 요구된 물자 간격 및 구멍에 따라 입니다



• 케이블 쟁반 Rollformer

롤러 대의 양측은 선형 가이드를 통해서 롤러 사이 간격을 조정하기 위하여 안팎으로 움직일 수 있습니다



• 절단 장치

형성된 케이블 쟁반의 각 차원을 위한 절단 잎을 바꾸는 사용자 필요



• 완성품 지원 테이블

완성품이 자르는 후에 떨어지는 것을 막는 전원이 꺼져 있는 지원 테이블



• 전기 통제 내각

파나소닉 PLC 통제 시스템으로, 사용자는 단지 원했습니다 절단 길이를 입력할 필요가 있고 양은, 기계 그러므로 시작하고 때 끝 일 중지할 것입니다



• 유압 역

Rexrroth 전자기 벨브와 유압 벨브





  주요 기계 이점

>   100mm에서 1대의 기계에 있는 300mm 폭에 모양에 의하여 송풍된 케이블 쟁반/사다리 케이블 쟁반을 구를 수 있습니다

>   자동 각 차원 에따라 롤러 사이 간격을 조정하십시오

>   80Ton 고속과 높은 정밀도 힘 압박에 의하여 높은 정밀도 펀치 구멍 그리고 구멍

>   절단 길이의 낮은 숫돌 절단 그리고 정확한 정확도

>   모든 전기와 유압 성분은 국제적인 유명 브랜드에서 선정됩니다





  대부분의 중요한 기술적인 모수

아니다.	품목	모수
1.	물자는 형성된 목록일 수 있습니다	강철 코일이 0.6-1.2mm 온화한 힘에 의하여 직류 전기를 통했습니다
2.	형성된 케이블 쟁반 폭	100mm에서 300mm
3.	형성된 케이블 쟁반 고도	30mm, 50mm, 80mm, 100mm
4.	역 형성	18의 역
5.	속도를 형성하는 목록	15kw
6.	목록 형성을 위한 힘	10-15m/min (절단을 포함하여 아닙니다)
7.	자르기를 위한 힘	5.5kw





  참고를 위한 완제품 그림
