제품 상세 정보:
결제 및 배송 조건:
|
| 적용 가능한 물자: | 직류 전기를 통한 강철 코일, 냉각 압연된 코일 | 물자 간격: | 1.5-2.5mm |
|---|---|---|---|
| 주력: | 15KW | 단계 형성: | 18 단계 |
| 기계 특징: | 전 절단은, 각 차원을 위한 절단 잎을 바꿀 필요가 없습니다 | 폭은 조정합니다: | 자동 유형을 조정하십시오 |
| 하이 라이트: | 케이블 트레이 제조 기계,케이블 트레이 형성 기계 |
||

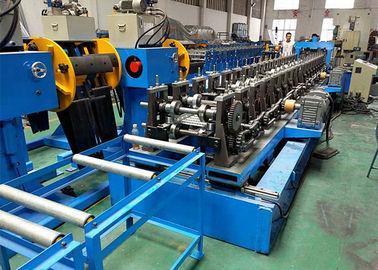

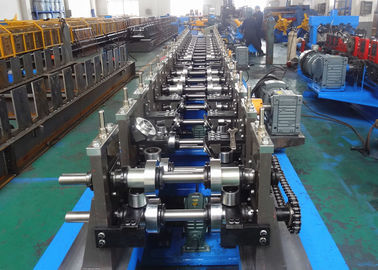

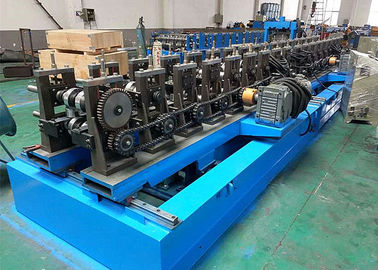

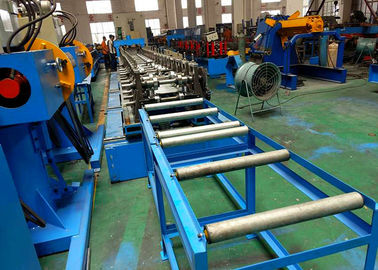

규격에 맞게 자르는 장치를 가진 직류 전기를 통한 관통되는 케이블 쟁반 찬 Rollforming 선
묘사
이 케이블 쟁반 생산 라인은 150mm와 300mm 웹 폭과 45mm 고도를 가진 관통되는 케이블 쟁반을 생성할 수 있습니다. 주요 물자는 0.6mm에서 1.2mm 두꺼운 직류 전기를 통한 강철 코일입니다. 롤러 역은 선형 가이드를 통해서 자동적으로 각 차원을 형성하는 목록 에따라 롤러 사이 간격을 조정하기 위하여 안팎으로 움직일 수 있습니다.
전 절단 장치는 필수 길이로 목록 형성 전에 물자를 삭감했습니다. 포스트 절단 장치에 비교해, 사용자는 지속적인 생산을 위해 많은 시간 저장하는 각 차원을 위한 절단 잎을 바꿀 필요가 없습니다.
케이블 쟁반 생산 라인의 상세 사양
|
아니다. |
주요 콤포넌트 |
기술 명세 |
|
1. |
3Ton Decoiler |
1. 유압 굴대 확장 및 긴장: 3kw 2. 확장 범위: 480-520mm 3. 전기 Decoiling: 4kw 4. 최대 코일 ID: 1350mm 5. 적재 능력: 3000kg |
|
2. |
장치를 수평하게 하는 7 목록 |
1. 꼬집음 목록: 먹이기를 위한 2 꼬집음 목록 2. 목록을 수평하게 하기: , 3과 바닥 4 높은 쪽으로 수평하게 하기를 위한 7 목록 3. 목록 직경을 수평하게 하기: 90mm 4. 목록 물자를 수평하게 하기: 40Cr, HB220-260 |
|
3. |
고속 힘 압박 자동 귀환 제어 장치 지류로 |
1. 자동 귀환 제어 장치 모터: 3kw 2. 고속 힘 압박: 80Ton 3. 충격 힘 위치: 4 4. 치기: 150mm 5. 최대 가까운 고도: 340mm 6. 플랫폼 지역 높은 쪽으로: 770 x 420 x 70mm 7. 아래로 플랫폼 지역: 1000년 x 550 x 90mm 8. 주력: 7.5 x 4 (kwxP) 9. 슬라이더는 조정합니다: 설명서는 조정합니다 10. 공기의 압력: 6kg/m2 |
|
4. |
선반을 형성하는 목록 |
1. 기본 기계: H 광속 강철에 의하여 용접되는 구조 2. 목록 대: 기계 기초에 조여지는 무쇠 목록 대 3. 폭은 조정합니다: 전기, 1.5kw 조정하십시오 4. 단계 형성: 18 단계 5. 목록 물자: GCr15 6. 갱구 물자: 40Cr, φ90mm 7. 힘 삭감: 11kw 8. 절단 잎 물자: Cr12Mov |
|
5. |
완성품 지원 테이블 |
1. 목록 경로 테이블과 더불어 각 강철에 의하여 용접되는 구조, 2. 크기: 2000년 x 500 x 700mm (L x H) W x 3. 양: 2 세트 |
|
6. |
전기 통제 내각 |
1. 통제 시스템: PLC 통제 시스템 2. 인코더: Omron 상표 3. 빈도 변환장치: YASKAWA 4. 터치스크린: MCGS 5. 양: 2개 단위, 구멍을 뚫기를 위해 1, 자르기를 위해 1 |
|
7. |
유압 역 |
1. 2개 단위, decoiler 굴대 확장을 위해 1, 자르기를 위해 1 2. 유압 확장 힘: 3kw 3. 유압 절단 힘: 11kw 4. 상표: 국부적으로 유명 브랜드 |
