자동 사이즈 조정 물류관리 저장소 똑바로 선 랙 팔레트 롤 성형기

자동 사이즈 조정 물류관리 저장소 똑바로 선 랙 팔레트 롤 성형기

BELIEVE 업계 회사는 시리즈품을 괴롭히는 창고 & 슈퍼마켓 저장을 설계하고 만드는 것의 풍부한 경험을 가집니다. 이 랙 기계는 75-125mm 폭과 75-100mm 높이와 랙 비계 기둥을 생산할 수 있습니다. 적용 가능한 소재는 2.0 밀리미터 내지 3.0 밀리미터 두께와 냉연 강판 코일입니다.

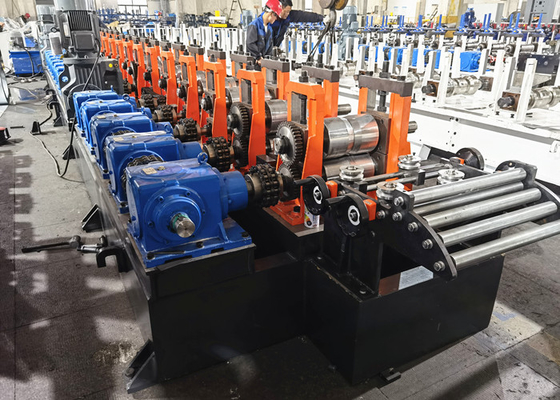

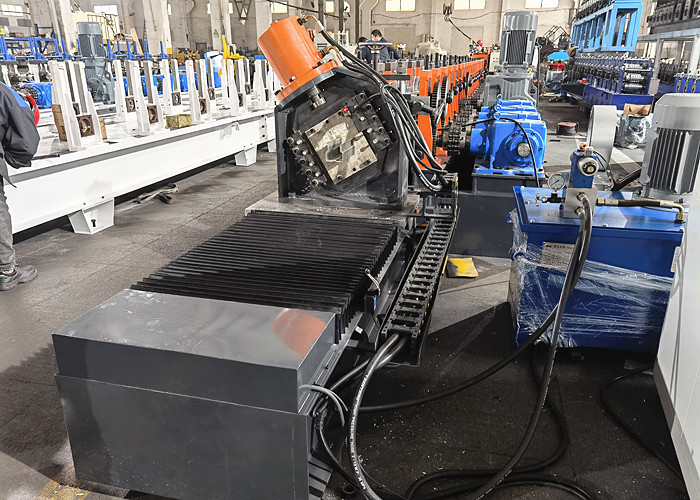

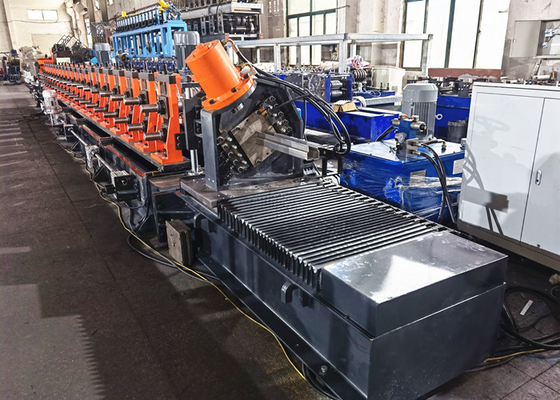

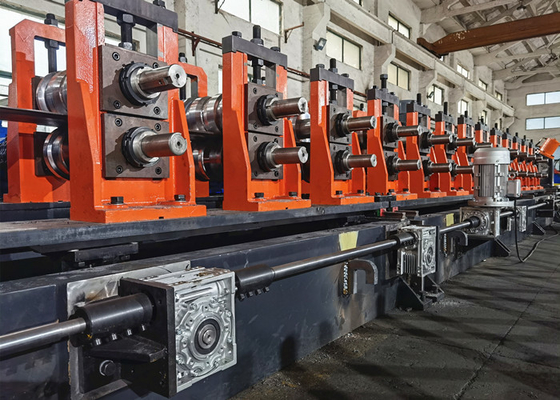

이 롤 포밍 선은 디코일러, 레벨링 단위, 천공 장치, 롤 포밍 기계, 서보 기구에 의한 날아다니는 절단 유닛, 전기적인 제어 시스템, 기어 박스 통신 방식, 테이블 바깥쪽에 운영되는 유압 시스템, 등으로 구성됩니다. 자동 사이즈 조정 시스템으로, 단지 사용자들은 제어판에 대한 필요한 정보에서 키를 잠글 필요가 있습니다, 롤러 스탠드가 각각 크기를 형성하여 금제를 위한 롤러 사이의 거리를 조정하기 위해 들락날락 움직일 것입니다. 서보 기구에 의한 비행 벌채종으로, 전직선 속도는 10-15m/min에 강화될 수 있습니다.

워크플로우와 랙 롤포밍 라인의 설계

1. 라인 방향 : 왼쪽부터 오른쪽으로부터

2. 수행 흐름도 : 디코일링 ---> 레벨링 ---> 펀칭 ---> 롤 포밍 ---> 절단 ---> 수집

주요 기술적 요구

1. 디코일러 : 3Ton 수력 디코일러

2. 레벨링 유닛 : 롤러 레벨러 7명

3. 천공 장치 : 고속도와고 정밀도 펀치 프레스 또는 수력 천공 장치는 선택적입니다

4. 롤 포밍 단계 : 고객들의 프로필 그림을 기반으로 하는 20-26 단계

5. 샤프트 재료 : 40Cr 강철 중실축

7. 롤 포밍을 위한 주요 권력 : 15kw*2

8. 폭 조정 전원 : 2.2 kw

9. 커팅력 : 7.5 kw

10. 서보 추적 전원 : 2.9 kw 야스카와 모터

11. 블레이드를 줄이는 재료 : Cr12Mov, HRC58-62

12. 구동법 : 전동기는 기어 박스에 의해 구동합니다

13. 라인 속도 : 0-15m/min

참조를 위한 최종 생산품

당신이 더 많은 기계적 정보를 필요하면, 직접적으로 우리에 연락하세요.
