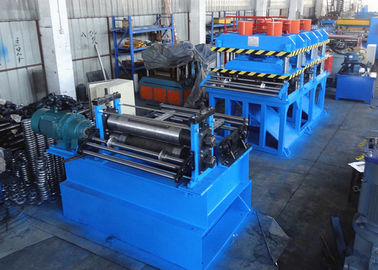

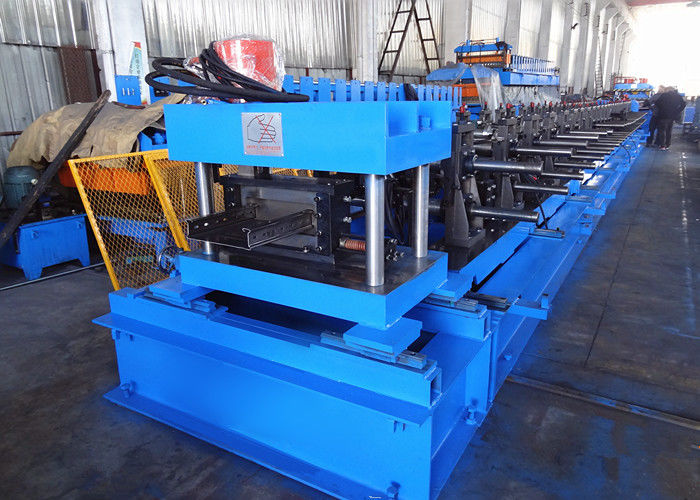

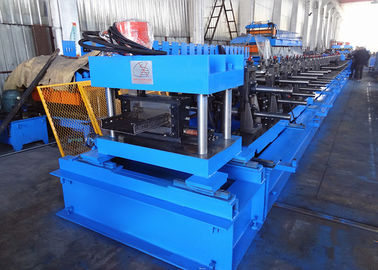

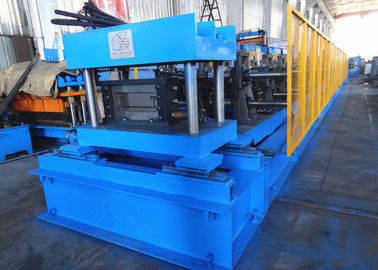

쉬운 합동 기둥의 몰딩 장식 끝을 가진 기계 선을 형성하는 사다리 케이블 쟁반 목록

쉬운 합동 기둥의 몰딩 장식 끝을 가진 기계 선을 형성하는 사다리 케이블 쟁반 목록

  간단한 설명

이 케이블 쟁반 생산 라인은 직류 전기를 통한 강철 코일 및 냉각 압연된 강철 코일 0.6mm에서 1.2mm를 가진 케이블 쟁반을 생성하기 위하여 이용됩니다. 전체적인 선 일 과정은 물자의 강철 코일 선적, 풀고, 수평하게 하고는, 의 길이에 형성하고 자르는 목록 펀치 구멍 및 구멍입니다.

기계 특징

• 100mm에서 500mm 폭, 50mm에서 100mm 고도를 가진 케이블 쟁반을 생성할 수 있습니다
• 단단한 밑바닥 케이블 쟁반 및 관통되는 케이블 쟁반을 생성할 수 있습니다
• 이전 목록은 각 차원을 일으키기 에따라 자동적으로 롤러 사이 간격을 조정할 수 있습니다
• 유압 절단 장치는 끝 쉬운 합동을 위한 기둥의 몰딩 장식 거푸집의 개량한 기술과 통합합니다
• 무한하게 조정가능한을 가진 새로운 절단 기술, 각 차원을 위한 잎을 바꾸는 필요 없음
• H 광속 무쇠 롤러를 가진 강철에 의하여 용접된 기계 기초는 서 있습니다
• 사슬과 스프로킷을 통해 전기로 몬 롤러
• PLC 통제 시스템을 가진 자동적인 케이블 쟁반 생산 라인

  전체적인 생산 라인의 기계 성분

선의 2 세트 통제 시스템 그리고 유압 장치가 있습니다. 1 세트는 유압 펀치 구멍을 위해 이고 구멍은 형성하고 자르는 통제 목록을 위해, 다른 세트 입니다.

대부분의 근본적인 기술적인 모수

1. 롤러 역: 27의 역은 단면도와 물자 정보에 달려 있습니다

2. 주요 형성 힘: 11kw x 2

3. 속도 형성: 15m/min

4. 드라이브: 전기로 강화하는 1.2"를 통해 몰아 사슬 구동

5. 갱구 직경: 70mm

6. 갱구의 물자: 처리를 가진 40Cr

7. 롤러의 물자: 0.05mm 두꺼운 Chrome를 가진 GCr15는 도금했습니다

8. 폭을 위한 힘은 조정합니다: 2.2kw

9. 고도를 위한 힘은 조정합니다: 1.5kw x 2

10. 절단 힘: 15kw

11. 절단 잎의 물자: SKD11

12. 기둥의 몰딩 장식 거푸집의 물자: SKD11

13. 절단 길이 포용력: ±3mm/10m

14. 모남 정확도: ±1.5°/10m

참고를 위한 완성품

쉬운 합동을 위한 기둥의 몰딩 장식 끝을 가진 케이블 쟁반

관통되는 케이블 쟁반 및 단단한 밑바닥 케이블 쟁반
